Drenaż na pakietach rozsączających PRO-1R

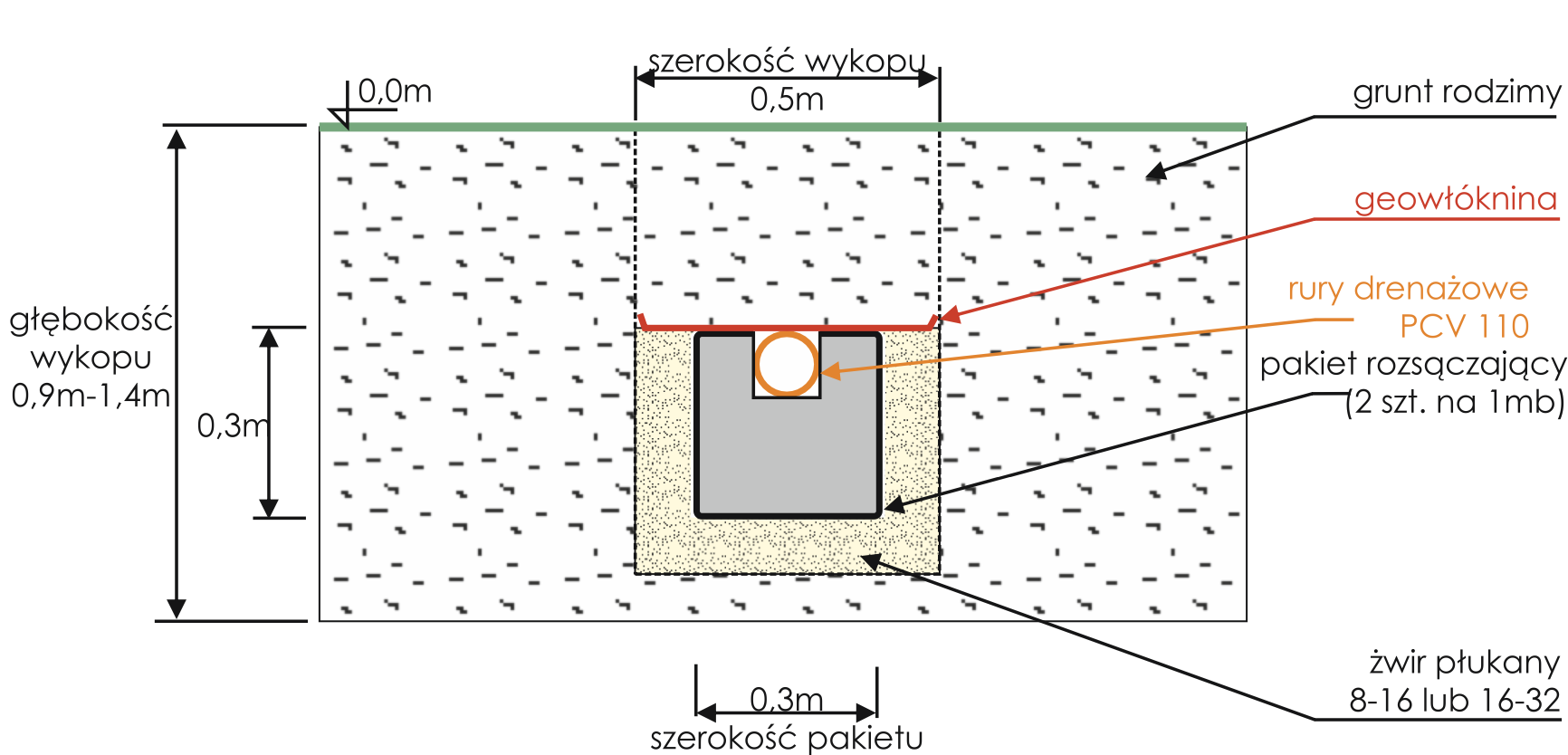

Przykładowy przekrój zbiorników

Zaznaczyć należy, że przedstawiony na rysunku sposób montażu pakietów, dotyczy gruntów o średniej lub słabej przepuszczalności. W gruntach innego typu, mogą zostać wprowadzone zmiany odnośnie sposobu montażu, które muszą być uzgodnione z kierownikiem budowy i zaakceptowane przez projektanta systemu. Oprócz pakietów standardowych, na zamówienie oferowane mogą być pakiety o większych wymiarach.

Parametry techniczne

Ilość osób	Typ osadnika lub reaktora biologicznego	Typ i wielkość odprowadzenia
RLM	Typ osadnika lub reaktora biologicznego	m
≤ 4	2 m³	24 - pak.
≤ 4	ZBS-4C	18 - pak.
≤ 5	ZBS-5C	24 - pak.
≤ 6	3 m³	36 - pak.
≤ 6	ZBS-6C	24 - pak.
≤ 6	ZBS-6C/KP	24 - pak.
≤ 7	ZBB-7C	36 - pak.
≤ 7	ZBS-7C/KP	36 - pak.
≤ 8	4,5 m³	48 - pak.
≤ 8	ZBS-8C	36 - pak.
≤ 8	ZBS-8C/KP	36 - pak.
≤ 10	5 m³	60 - pak.
≤ 10	ZBB-10C	48 - pak.
≤ 10	ZBS-10C	48 - pak.
≤ 10	ZBS-10C/KP	48 - pak.
≤ 12	ZBB-12C	48 - pak.
≤ 12	ZBS-12C	48 - pak.
≤ 16	ZBB-16C	72 - pak.
≤ 16	ZBS-16C	72 - pak.
≤ 20	ZBB-20C	84 - pak.
≤ 20	ZBS-20C	84 - pak.
