Zbiorniki na deszczówkę













ZBIORNIK NA DESZCZÓWKĘ - Zagospodarowanie wód opadowych to sposób na poczynienie oszczędności jak i zabezpieczenie się w zapas wody na wypadek suszy

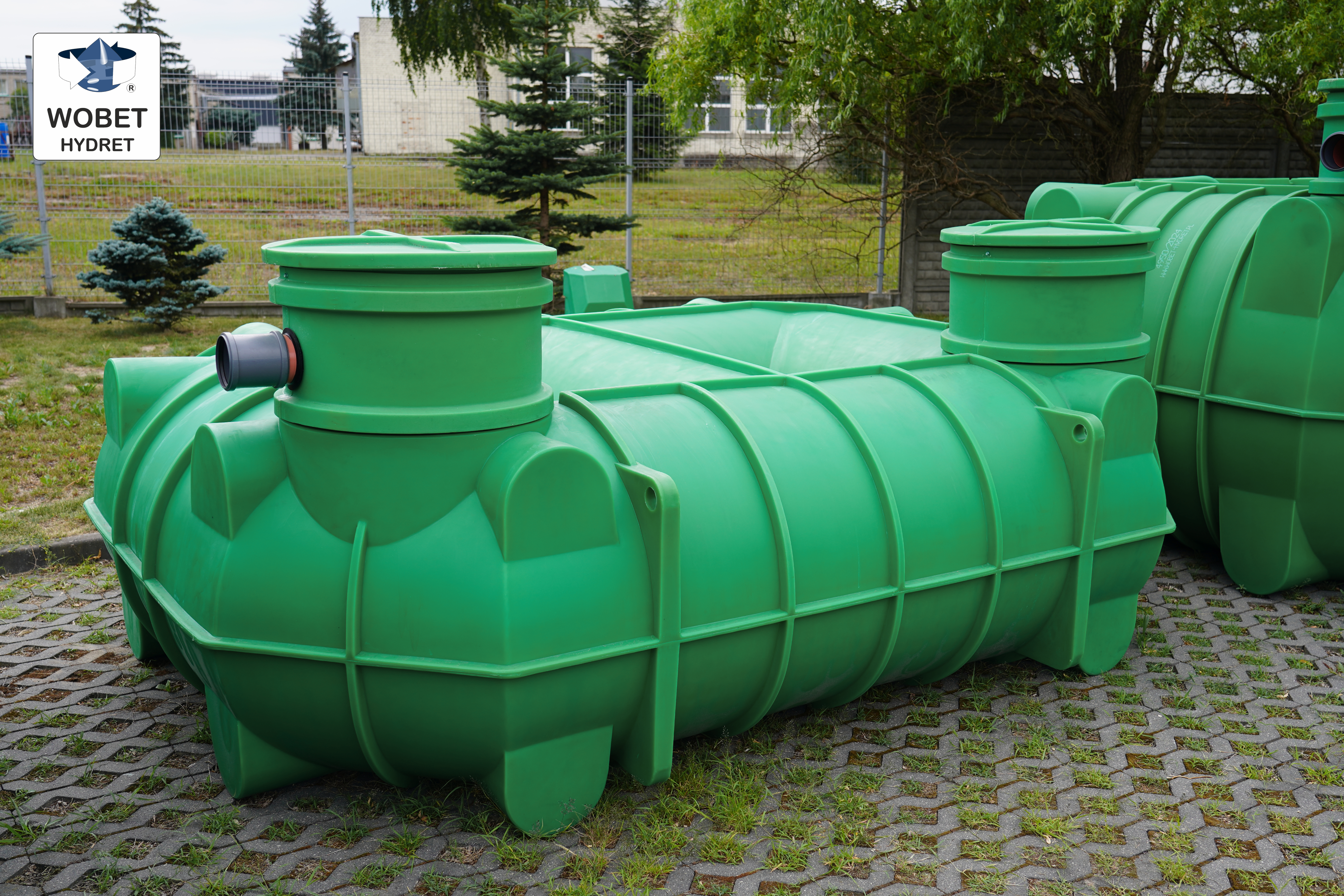

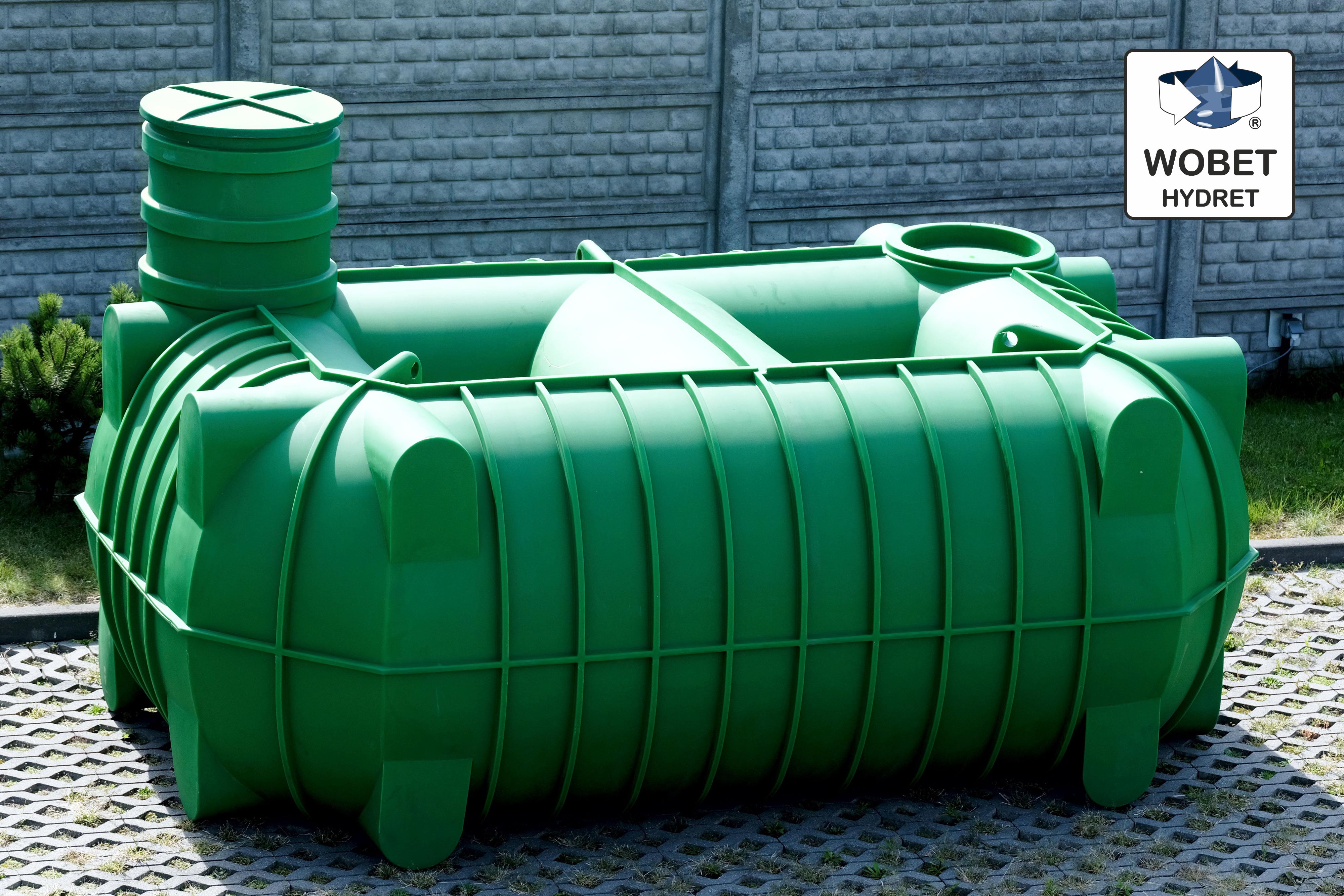

Najczęściej wybieranymi pojemnościami zbiorników na wodę deszczową są 2m3, 3m3 oraz 5m3. Zależy to od powierzchni dachu, z którego zbieramy wodę z opadów oraz wielkości ogrodu. Wspomniane zbiorniki mają konstrukcję jednopłaszczową i formowane są w całości co zapewnia ich trwałość i szczelność.

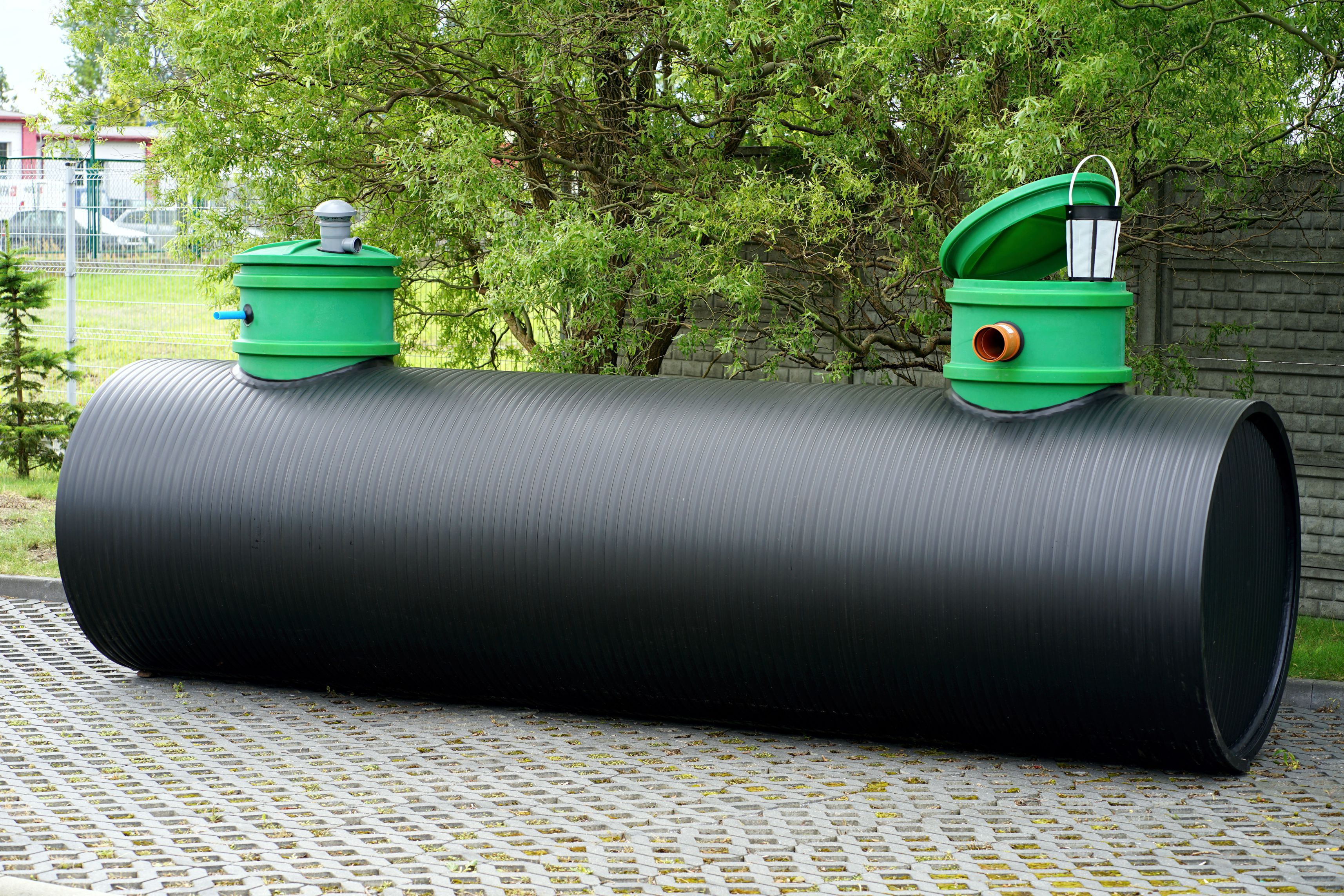

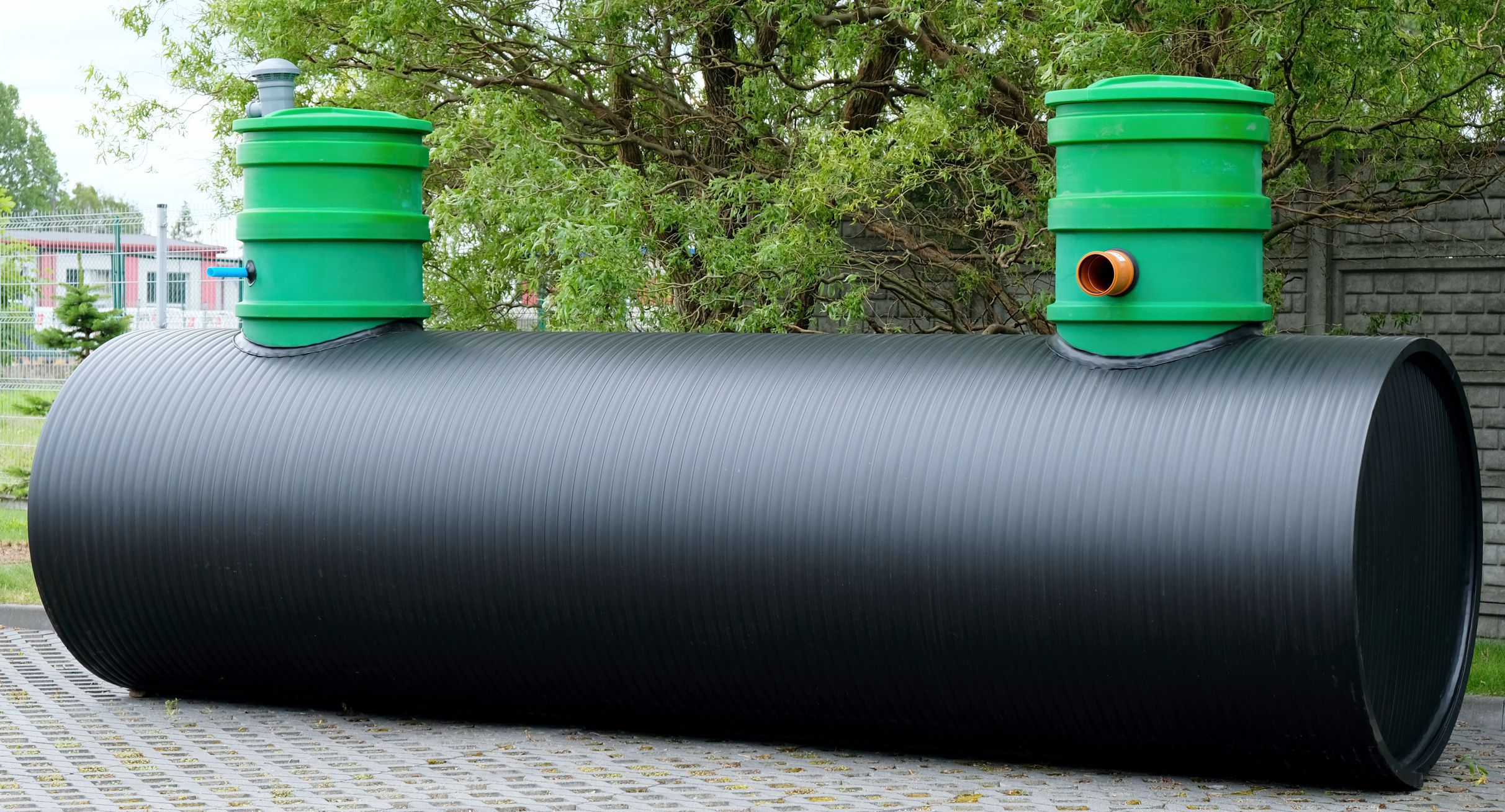

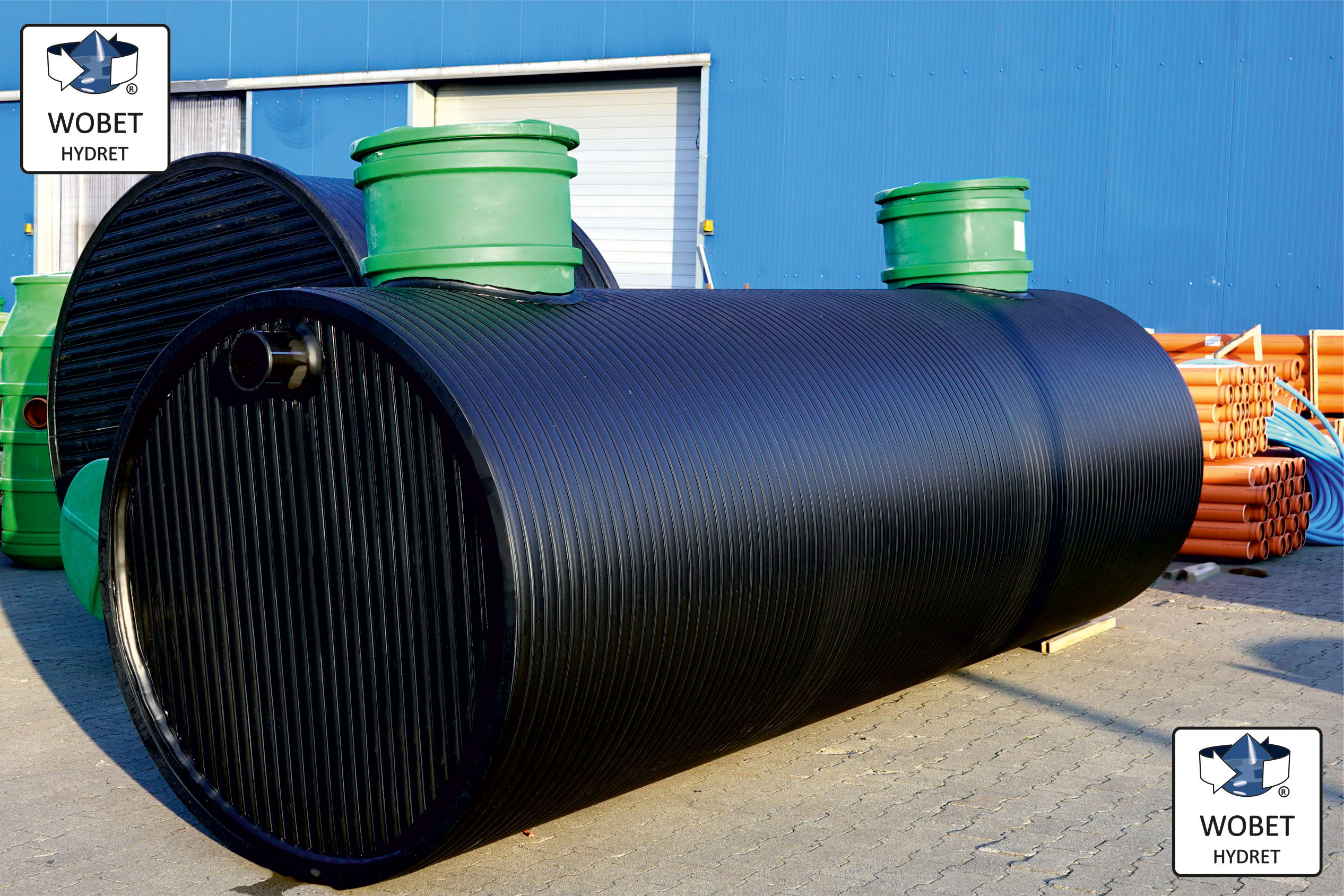

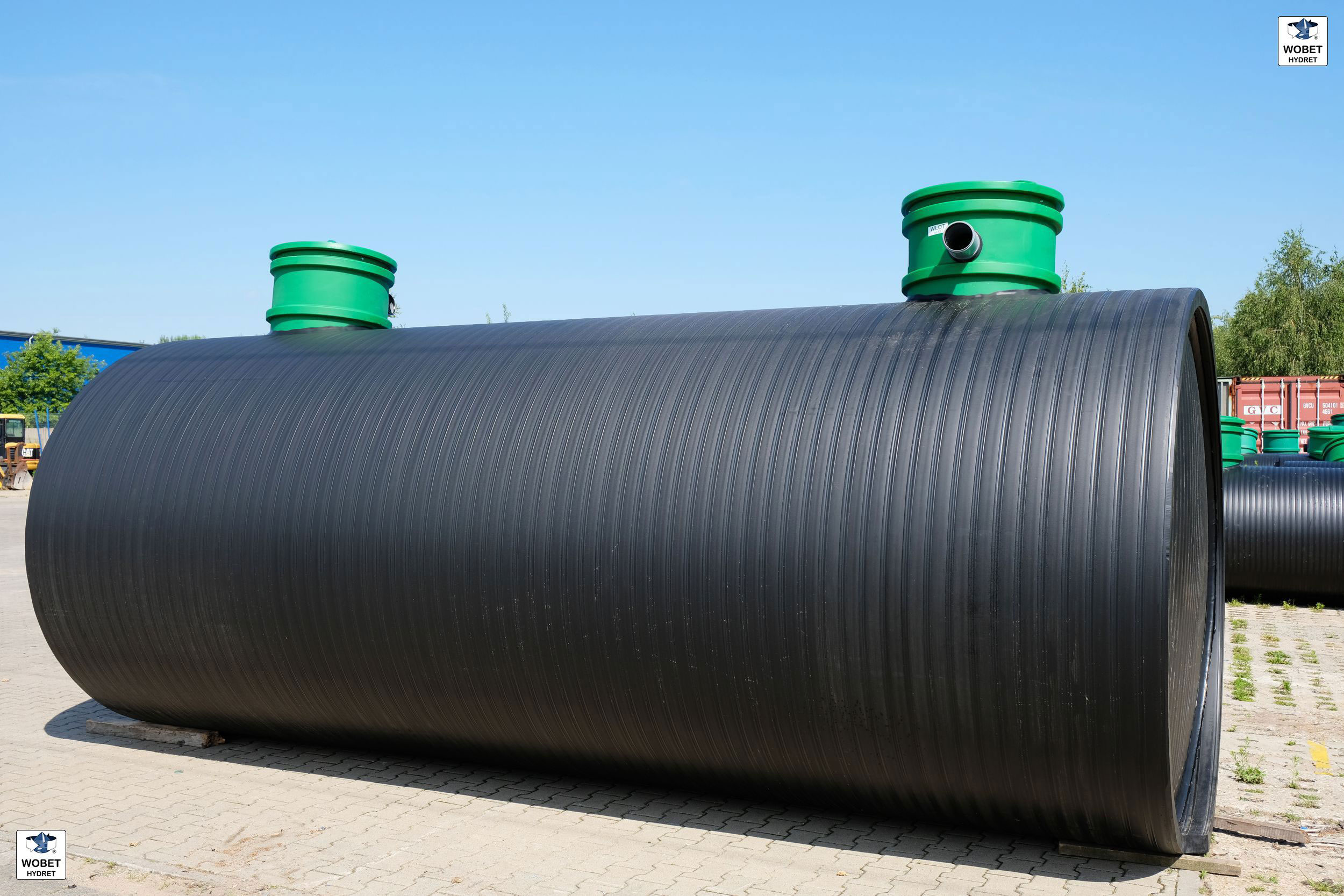

Niezależnie oferowany jest typoszereg zbiorników cylindrycznych, dwupłaszczowych, charakteryzujący się większą wytrzymałością oraz większym zakresem dostępnych pojemności od 2m3 do 75m3 oraz średnicy od 1,2m do 2,5m. Do zastosowań przydomowych stosowane są głównie zbiorniki o średnicy 1,2m z uwagi na najmniejszą głębokość wykopu co ułatwia montaż. Większa średnica, 1,5m, wybierana jest ze względu na pojemność od 6m3 do 10m3, która się z pewnością przyda przy większych ogrodach.

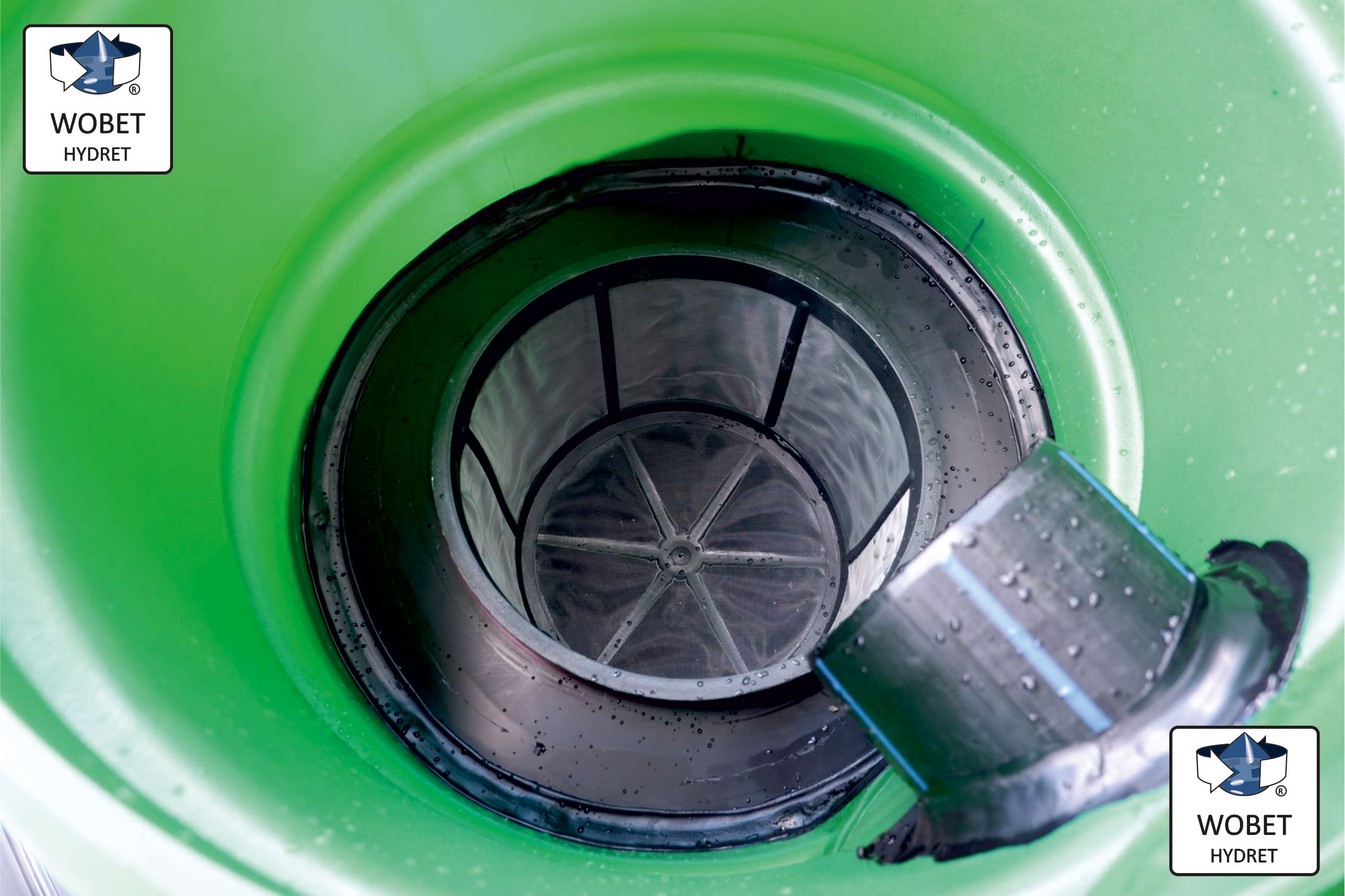

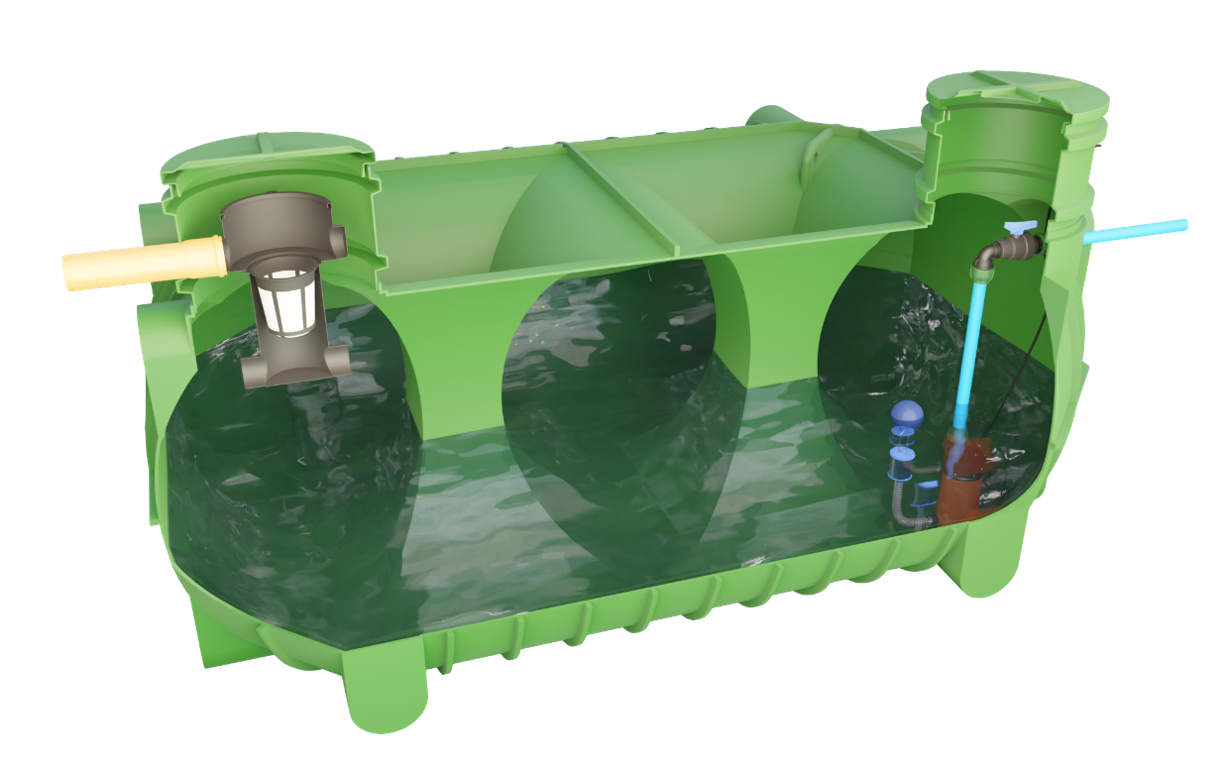

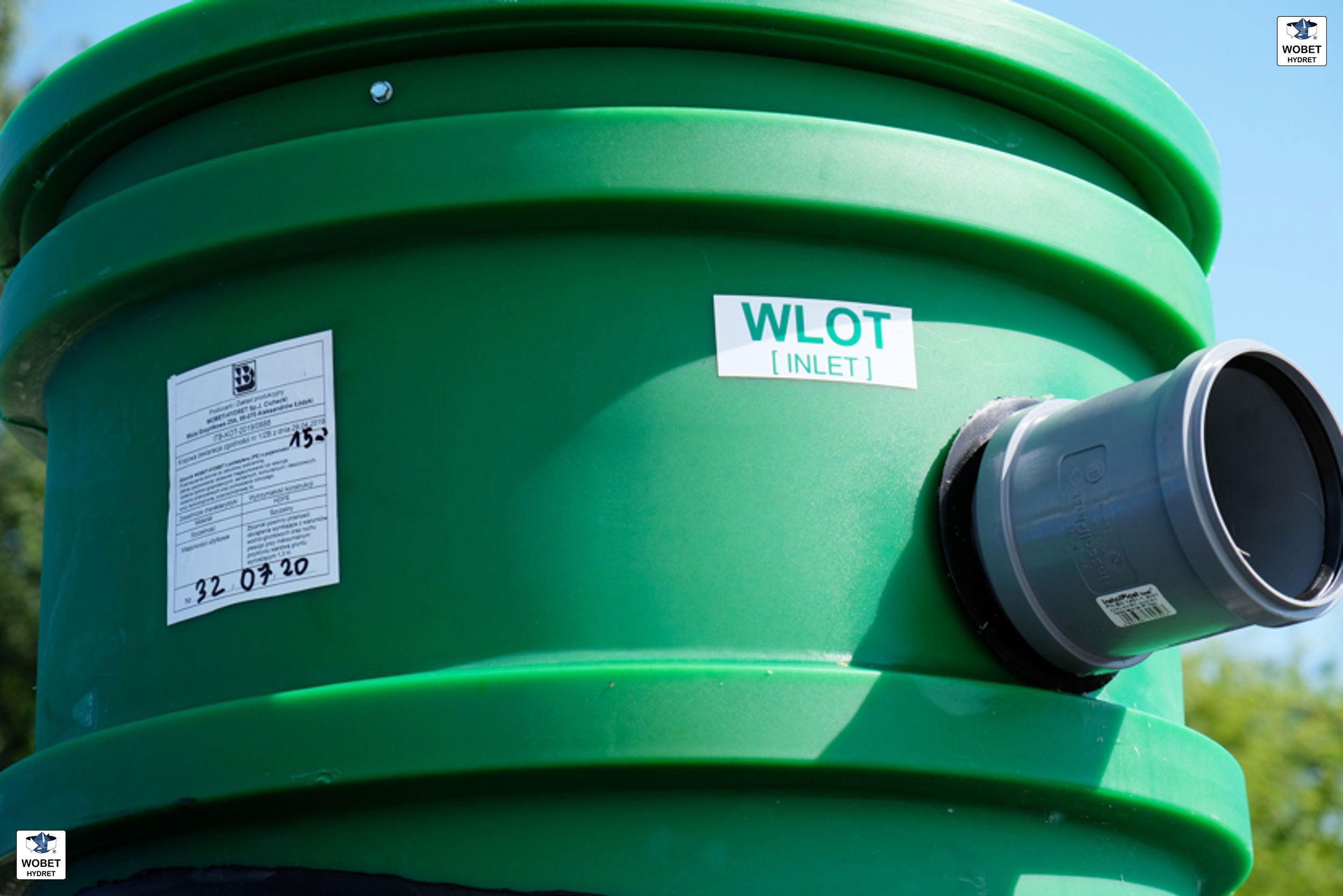

Każdy zbiornik wyposażony jest w dwa włazy rewizyjne. Pierwszy właz wykorzystywany jest do serwisowania filtra na wlocie, który zapobiega osadzaniu się zanieczyszczeń w zbiorniku. Drugi właz umożliwia instalację opcjonalnej pompy zatapialnej lub wprowadzenie króćca zasysającego od pompy nawierzchniowej.

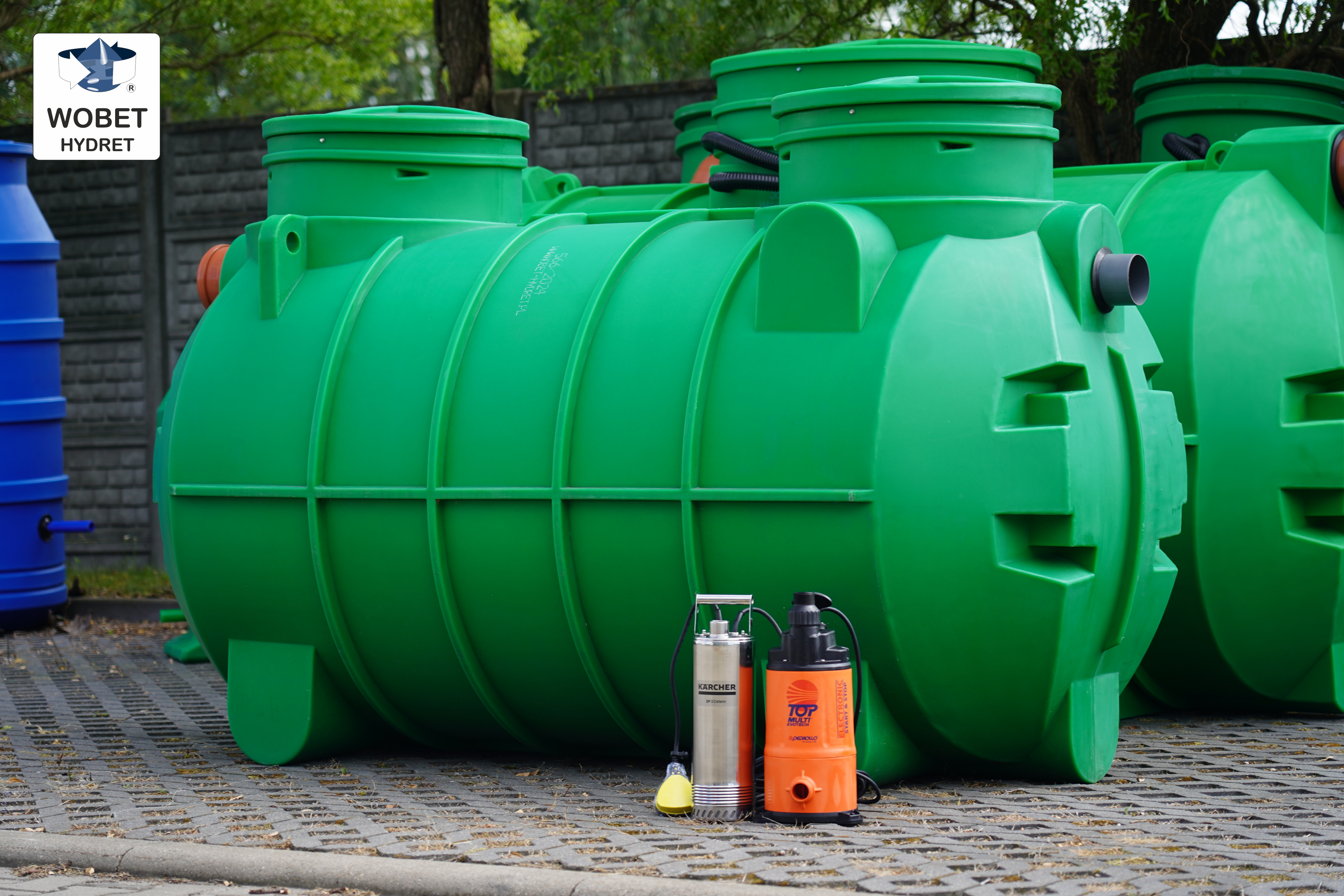

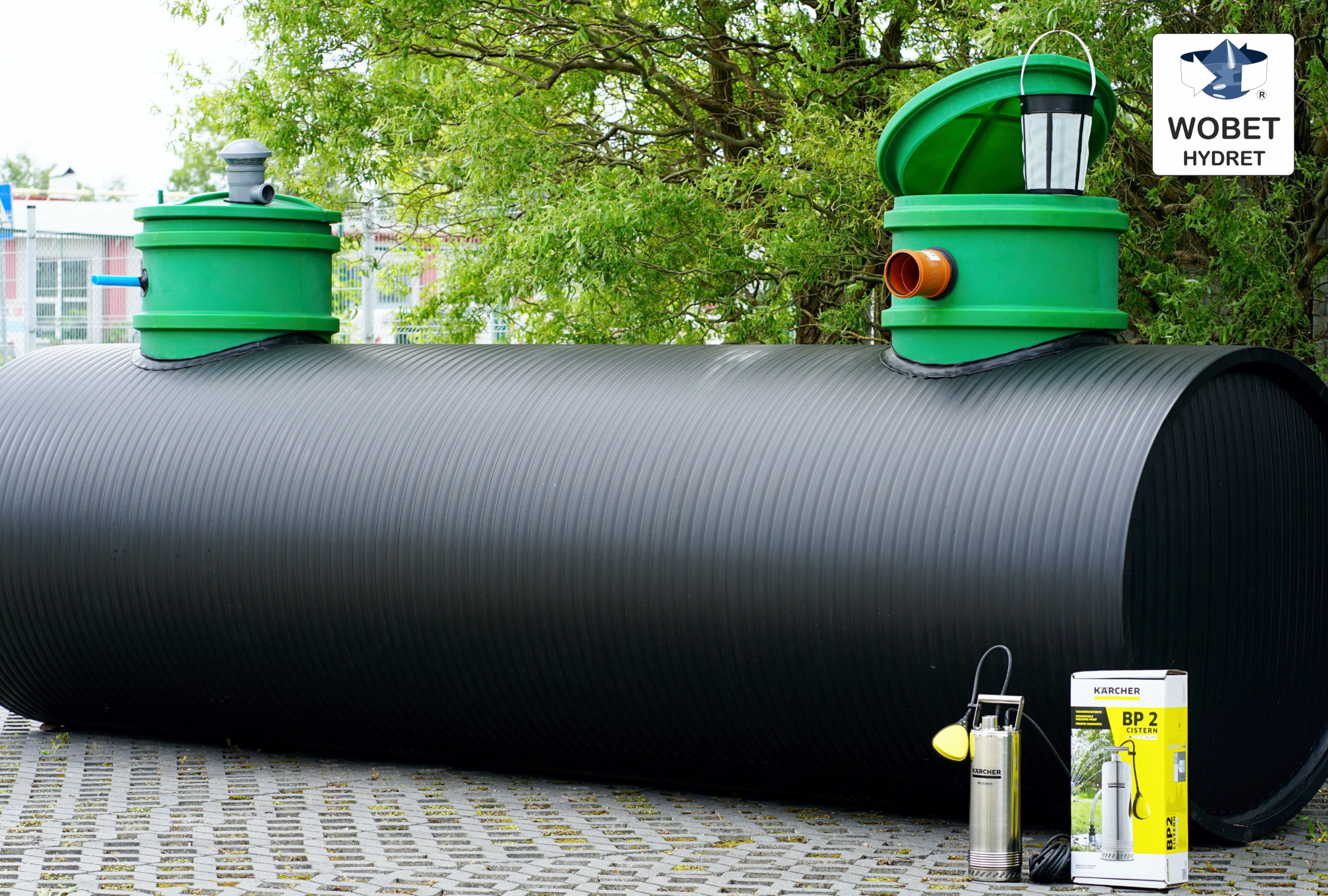

W celu stworzenia gotowych zestawów umożliwiających magazynowanie wody deszczowej oraz jej wykorzystanie, oprócz zbiorników, wprowadziliśmy do oferty pompy ogrodowe firmy Kärcher. Szeroki wybór pomp umożliwi wybór względem indywidualnych potrzeb i obejmuje wersje: CISTERN (zatapialne), GARDEN (nawierzchniowe) oraz HOME & GARDEN (nawierzchniowe automatyczne). Dostępne są również wersje z akcesoriami, umożliwiającymi natychmiastowe użycie pompy. Jednym z przykładów takiego zestawu jest BP3 GARDEN SET PLUS, który stanowi bardziej ekonomiczne rozwiązanie niż osobno kupowana pompa i osprzęt. Pompa BP3 ma moc 800W i ciśnienie (max. 4 bar) zapewniające nam możliwość podlewania z węża jak i zasilania np. wahadłowego zraszacza ogrodowego.

http://www.wobet-hydret.pl/aktualnosci/dobre-rozwiazanie-pompa-karcher-bp3-set-plus-czyli-gotowy-zestaw-do-wody-deszczowej

W celu odprowadzania nadmiaru zebranej wody w zbiorniku zalecamy realizację odprowadzenia i montaż np. pakietów rozsączających, czy studni chłonnej. Każdy zbiornik wyposażony jest w przelew, który to umożliwia.




Jako wyposażenie dodatkowe oferowany jest sterownik firmy RAIN BIRD, który opcjonalnie może być rozbudowany o moduł WiFi, zapewniający nam zdalną kontrolę przez np. telefon komórkowy nad gotowym systemem zagospodarowania wody deszczowej.



Pozyskanie wody z innych źródeł, niż np. wodociąg, staje się obecnie ważnym tematem i jest rozwiązaniem sprzyjającym ochronie środowiska. Zawiera się to również w zakres małej retencji, czyli prostego rozwiązania mającego na celu gromadzenie wody i jej lokalne wykorzystanie.



Do podjęcia decyzji, powinno zachęcać wsparcie w postaci dofinansowania w wysokości nawet 80% inwestycji, lecz w kwocie nie większej niż 5000 złotych. Program pn."Moja Woda " dotyczy inwestycji realizowanych od początku czerwca 2020r. Inwestycja nie może być jednak zakończona przed dniem złożenia wniosku. Wnioski do właściwego Wojewódzkiego Funduszu Ochrony Środowiska i Gospodarki Wodnej, można składać już od początku lipca 2020r. Wniosek składany jest w formie elektronicznej, po zalogowaniu na stronie https://portal.wfosigw.lodz.pl/, oraz w formie papierowej.



Wodę deszczową należy traktować jako wodę użytkową, która może być wykorzystana do podlewania ogrodu, mycia pojazdów, prac porządkowych w budynkach i ich otoczeniu. Należy pamiętać, że taka woda może być również wykorzystywana do zasilania spłuczek w toaletach jak i do pralki.



Zbiornik na wodę deszczową może również pełnić rolę rezerwuaru wody, który w okresie suszy zapewni nam możliwość podlewania ogrodu, zwłaszcza w skrajnych sytuacjach, gdy zostanie wprowadzony przez gminę zakaz podlewania ogrodów przydomowych, terenów zielonych wodą z sieci. Deficyt wody w okresie suszy jest realnym problemem i należy inwestować w rozwiązania, które ochronią nas i nasz ogród przed konsekwencjami.

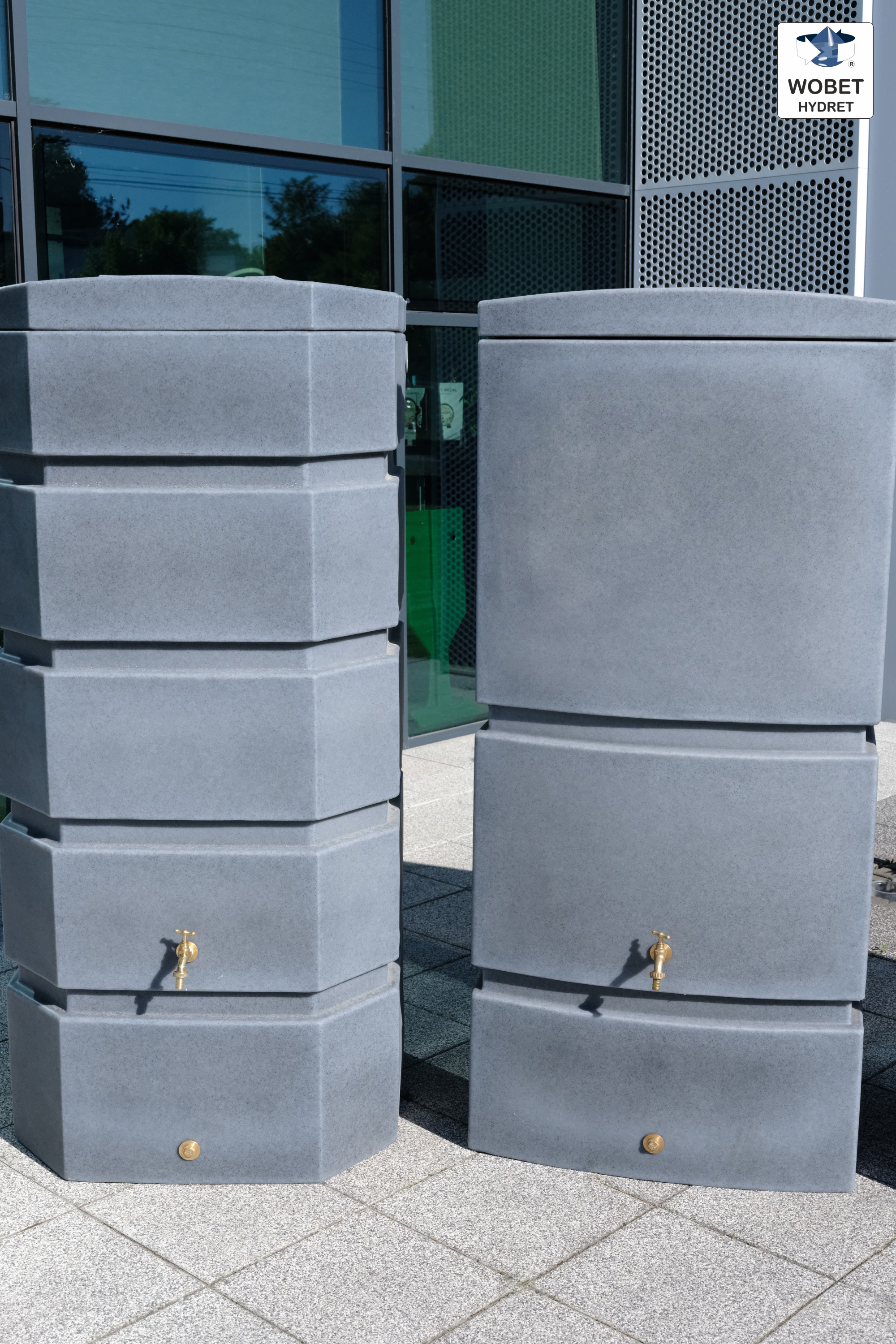

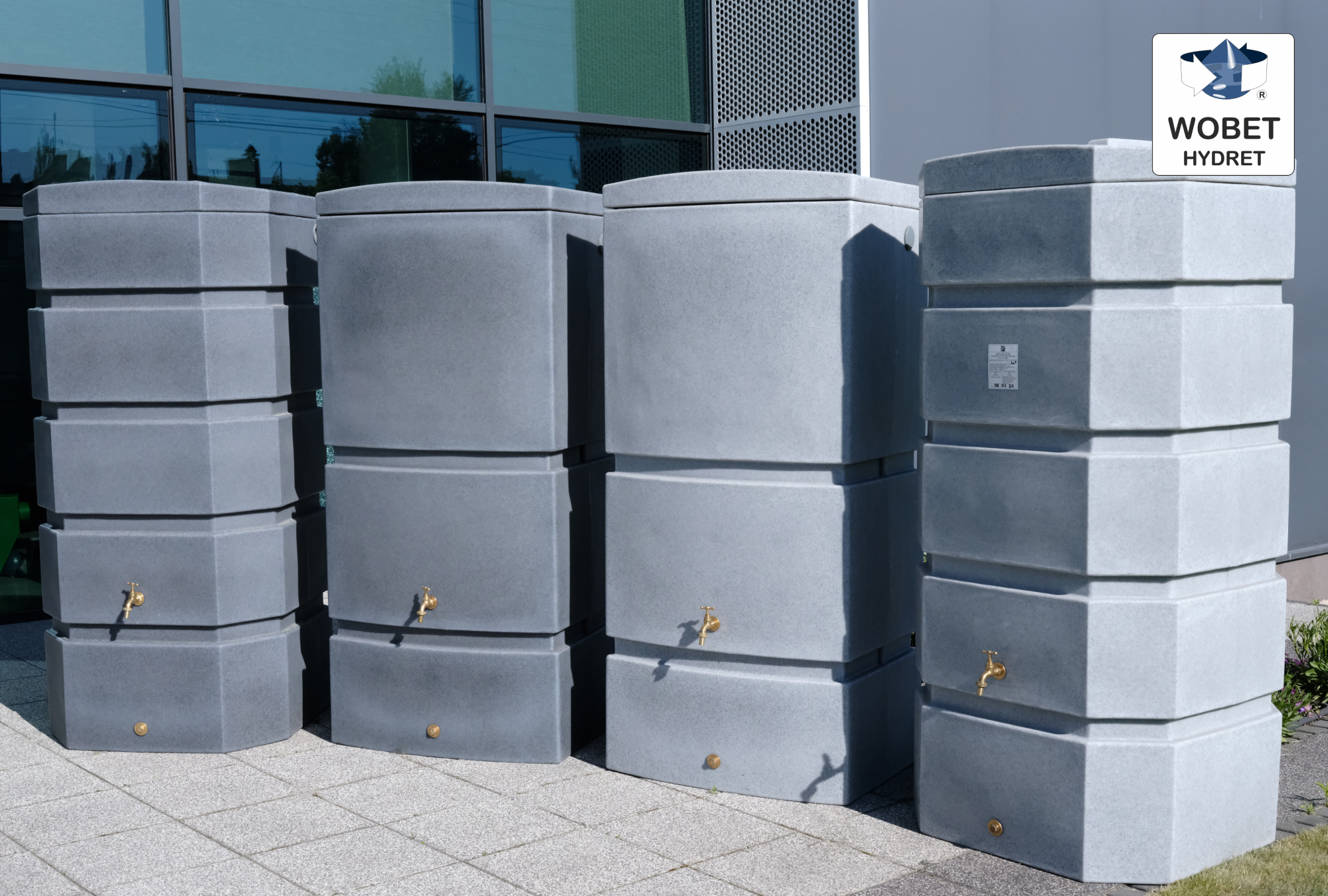

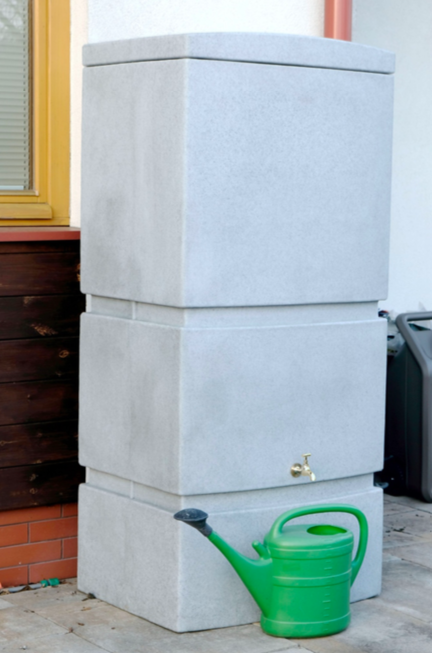

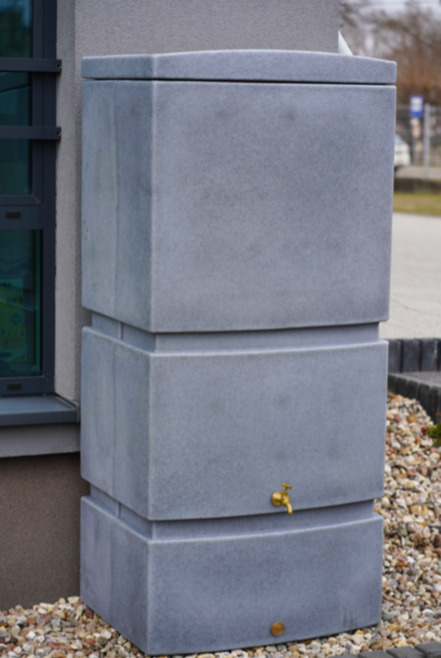

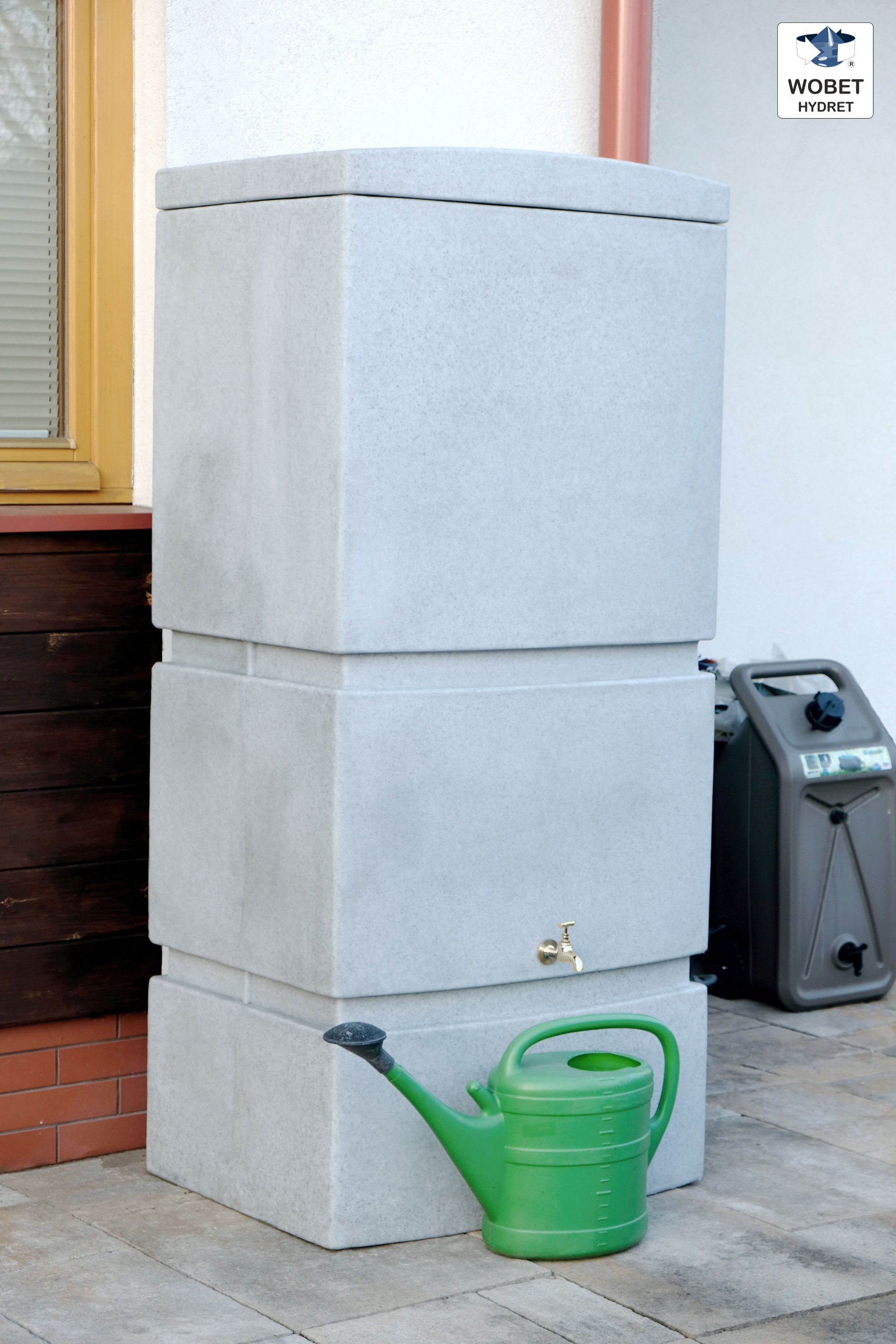

Zbiornik na wodę deszczową naziemny



Pojemność
całkowita
Wyposażenie
dodatkowe
Szerokość Głębokość Wysokość
z pokrywą
Wymiary
wew. włazu
Wysokość
do kranu
Kran  Korek spustowy

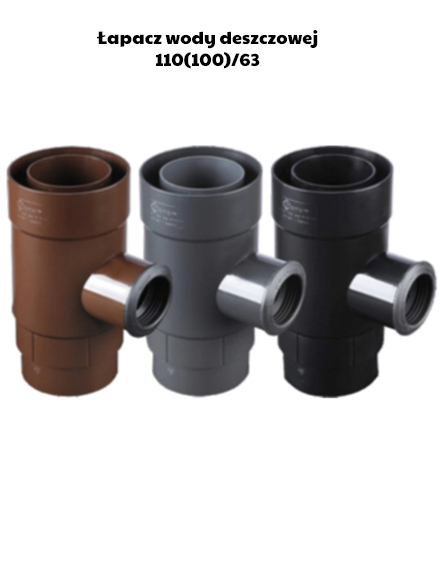

m3 łapacz
do rynny
m m m m m cal cal
0,7 110 (100)/50 mm 0,8 0,63 1,77 0,7x0,52 0,42 1 x 1/2 1 x 1/2







Pojemność m3

Średnica zbiornika jednopłaszczowa
Wysokość Długość
2 1,2 m 2,2 m
3 1, 2 m 3,3 m
5 1, 6 m 3, 5 m
9 1,5 m 3,75 m





W tabeli zamieszczono wymiary zbiorników standardowych oraz niestandardowych oznaczonych"*"



Pojemność  Średnica zbiornika (m)  Konstrukcja
m3 1,2 m 1,5 m  2,0 m 2,5 m
2 2,0       dwupłaszczowa
2,9 2,0*     dwupłaszczowa
4 3,8 2,6*     dwupłaszczowa
5 4,7 3,1*     dwupłaszczowa
 5,6* 3,7     dwupłaszczowa
7  6,5* 4,2     dwupłaszczowa
8   4,8     dwupłaszczowa
9   5,4     dwupłaszczowa
10   6,0 3,6   dwupłaszczowa
12   7,1 4,2   dwupłaszczowa
14    8,2* 4,9   dwupłaszczowa
16     5,5   dwupłaszczowa
18     6,1   dwupłaszczowa
20     6,8   dwupłaszczowa
25     8,4    dwupłaszczowa
30      10,0* 6,6 dwupłaszczowa
35      11,5* 7,6 dwupłaszczowa
40      13,1* 8,7 dwupłaszczowa
45       9,7 dwupłaszczowa
50       10,7 dwupłaszczowa
55       11,7* dwupłaszczowa
60       12,7* dwupłaszczowa
65       13,8* dwupłaszczowa
70       14,8* dwupłaszczowa
75       15,8* dwupłaszczowa

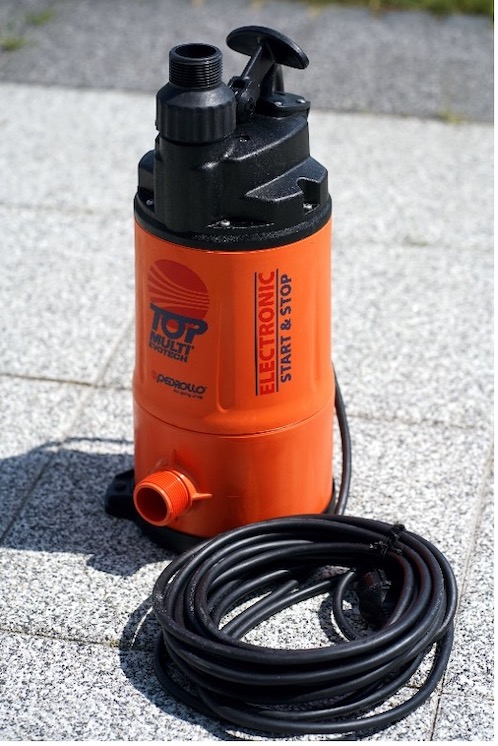

Pompa zatapialna TOP MULTI-EVOTECH

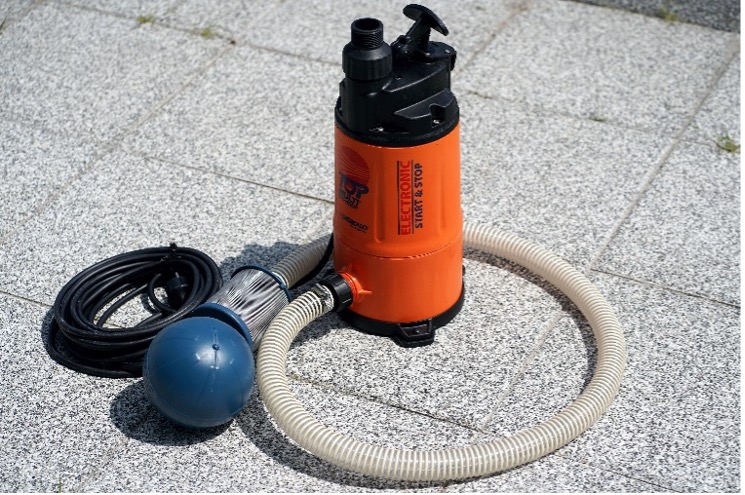

Pompa zatapialna TOP MULTI-EVOTECH 2 ma moc 0,55kW. Pracuje (stop / start) automatycznie na żądanie, kontrolowana przez wewnętrzny obwód elektroniczny i zawór na wylocie tłocznym. Układ elektroniczny chroni pompę przed suchobiegiem i zatarciem spowodowanym długimi okresami bezczynności. Takie rozwiązanie zapewnia większe ochronę pompy i wygodę obsługi oraz zmniejsza zakres wyposażenia dodatkowego, niezbędnego do działania pompy.

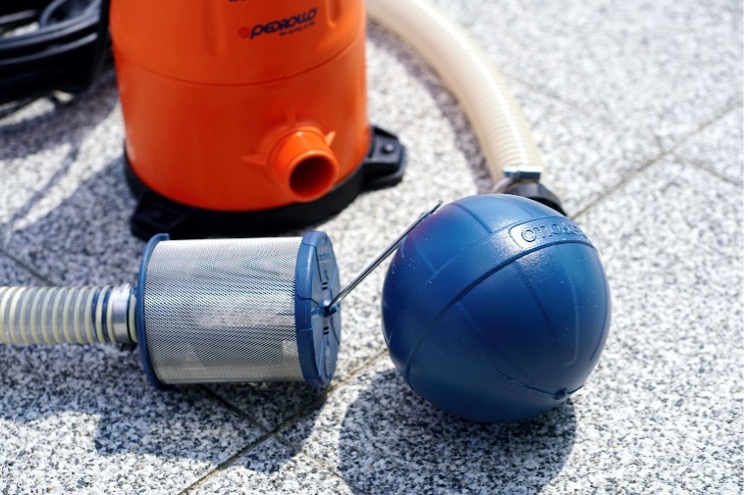

Pompa TOP MULTI-EVOTECH 2 wyposażona jest dodatkowo w zestaw KGE do odsysania pływającego z sitem i pływakiem. Umożliwia to pobór wody przez pompę z pominięciem dna zbiornika, na którym mogą z czasem zgromadzić się osady. Powoduje to ogólne wydłużenie czasu działania pompy.

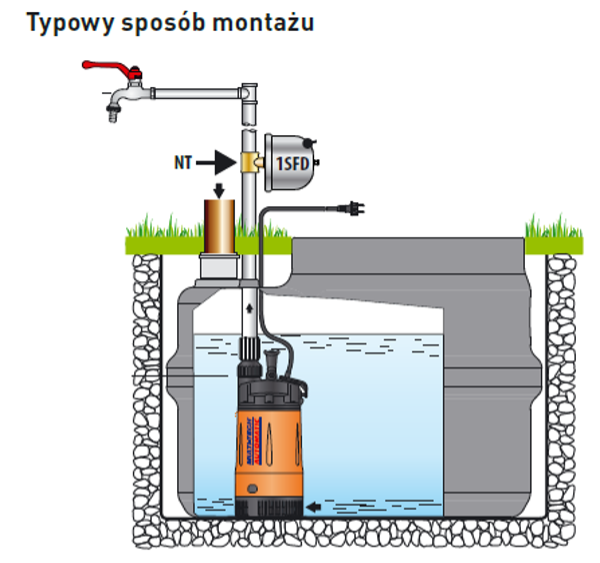

Przykład instalacji pompy TOP MULTI-EVOTECH w zbiorniku podziemnym na wodę deszczową o pojemności 9m3 (WOBET-HYDRET) w systemie podlewania (przykład realizacji w ramach programu dofinansowania: Moja Woda).

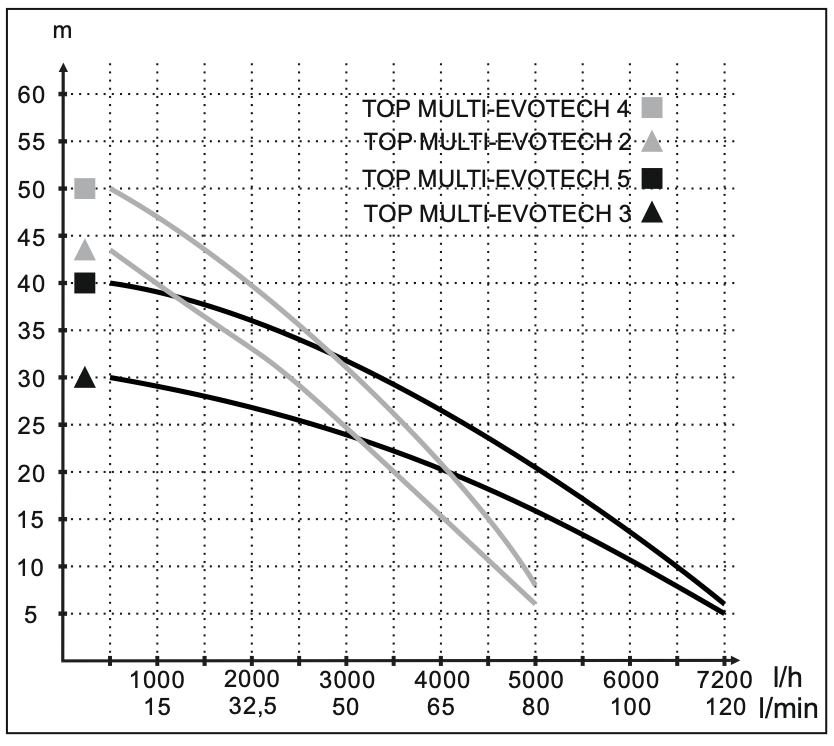

W przypadku bardziej rozbudowanych systemów podlewania, może zachodzić konieczność zastosowania, kolejnej w typoszeregu pompy z rodziny MULTI-EVOTECH. Porównanie parametrów pomp, zamieszczono w poniższej tabeli.



Typ pompy Pedrollo TOP MULTI-EVOTECH 2 TOP MULTI-EVOTECH 4 TOP MULTI-EVOTECH 5
Moc 550W 750W 750W
Maksymalna wydajność < 4800 l/h < 4800 l/h < 7200 l/h
Maksymalne podnoszenie < 42m < 53m < 41m
Wydajność poglądowa przy podnoszeniu 10m: ok. 4300 l/h ok. 4600 l/h ok. 6600 l/h
Wydajność poglądowa przy podnoszeniu 20m: ok. 3300 l/h ok. 3900 l/h ok. 5100 l/h
Wydajność poglądowa przy podnoszeniu 30m: ok. 2400 l/h ok. 3000 l/h ok. 2800 l/h





Odprowadzanie wód deszczowych poprzez pakiety rozsączające PAKIETBOX

System pakietów rozsączających PAKIETBOX przeznaczony jest do magazynowania i rozsączania wody deszczowej w gruncie. Wody deszczowe spływające z powierzchni utwardzonych, tj. parkingi, ulice, dachy, czy tereny zielone, odprowadzane do studzienki z częścią osadową, a w dalszej kolejności do pakietów rozsączających. Wówczas odprowadzenie wód opadowych do gruntu nie wiąże się z dodatkowymi opłatami za odprowadzenie ich do kanalizacji.





Pakiety rozsączające – parametry techniczne



 Materiał  HDPE
 Wymiary (Dł x Sz x Wys)  1,0 m x 0,3 m x 0,6 m
 Średnica przyłączy  DN 110-160
 Objętość brutto  0,18 m3





Pakiety rozsączające – budowa

Pakiety rozsączające PAKIETBOX posiadają konstrukcję prostopadłościanu zbudowanego z pionowych rur siatkowych.





Pakiety rozsączające – zalety zastosowania
  • duża pojemność magazynowania wody,
  • łatwy i szybki montaż,
  • proste i tanie odprowadzenie wody deszczowej,
  • wysoka pojemność magazynowania,
  • poziome i pionowe rozsączanie,
  • wysoka wytrzymałość,
  • możliwość podłączenia przewodów DN 110-160.





Pakiety rozsączające – wytyczne do usytuowania
  • 5,0 m od budynków bez izolacji,
  • 2,0 m od budynku z izolacją,
  • 3,0 m od drzew i krzewów
  • 2,0 m od granicy działki,
  • 1,5 m od przewodów wod. lub gaz.,
  • 0,8 m od kabli elektrycznych,
  • 0,5 m od kabli telekomunikacyjnych.



Ilości pakietów rozsączających PAKIETBOX a przepuszczalności gruntów

Dobór ilości pakietów rozsączających PAKIETBOX w zależności od przepuszczalności gruntów, przedstawiono w poniższej tabeli (nie dotyczy  gruntów gliniastych i ilastych, w których taki sposób rozsączenia nie jest zalecany). Zaleca się zachowanie różnicy co najmniej 1 m pomiędzy dnem pakietów a poziomem wód gruntowych.



Rodzaj gruntu  Powierzchnia do odwodnienia
w stosunku do objętości brutto pakietów i ilości
100 m 200 m 400 m 800 m 1600 m 3200 m
Piasek gruboziarnisty  0,72 m3
[4 szt. pak.]
1,08 m3
[6 szt. pak.]
2,16 m3
[12 szt. pak.]
4,32 m3
[24 szt. pak.]
8,64 m3
[48 szt. pak.]
17,28 m3
[96 szt. pak.]
Piasek średnioziarnisty  0,90 m3
[5 szt. pak.]
1,80 m3
[10 szt. pak.]
3,60 m3
[20 szt. pak.]
7,20 m3
[40 szt. pak.]
14,40 m3
[80 szt. pak.]
28,80 m3
[160 szt. pak.]
Piasek drobnoziarnisty  2,34 m3
[13 szt. pak.]
4,68 m3
[26 szt. pak.]
9,36 m3
[52 szt. pak.]
18,72 m3
[104 szt. pak.]
37,44 m3
[208 szt. pak.]
74,88 m3
[416 szt. pak.]
Piasek pylasty, gliniasty   3,60 m3
[20 szt. pak.]
7,20 m3
[40 szt. pak.]
14,40 m3
[80 szt. pak.]
28,80 m3
[160 szt. pak.]
57,60 m3
[320 szt. pak.]
115,20 m3
[640 szt. pak.]
